Бесплатный расчёт по чертежу или описанию
Выполняем гибку стальных швеллеров холодным и горячим методом. Радиусная гибка дуг, арок и колец, угловая гибка по заданному углу. Работаем с горячекатаным и холодногнутым швеллером от №5 до №40. Точность радиуса ±5 мм, угла ±1°.
Полный диапазон стандартных и широкополочных швеллеров
Швеллеры от №20 гнём горячим методом без разрушения
Полный пакет документов для юридических лиц
Ориентация гибки выбирается в зависимости от задачи
Замкнутые кольца и дуги любого радиуса из швеллера
Принимаем единичные и серийные заказы
лет на рынке
мм точность R
точность угла
Стоимость зависит от объёма, материала и сложности. Итоговая цена рассчитывается индивидуально.
* Цены без НДС 20%. Стоимость материала — отдельно. Горячая гибка включает нагрев и оснастку.

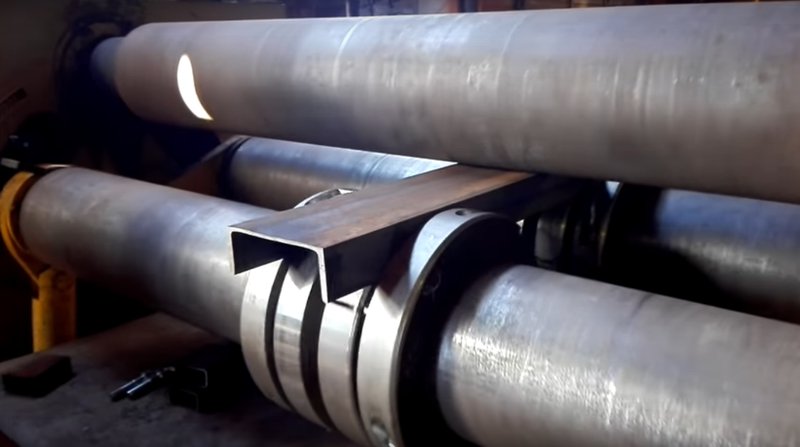

Гибка швеллера выполняется на трёхроликовом профилегибочном станке. Профиль укладывается в специальную оснастку (роликовые копиры под форму сечения), средний ролик опускается и формирует заданный радиус кривизны. Ориентация «на полку» даёт арку в горизонтальной плоскости, «на стенку» — вертикальную арку. Для крупных номеров (от №20) при малых радиусах применяется горячая гибка с нагревом до 900–1100°C.
Плавная дуга без изломов по всей длине Кольца и замкнутые дуги из одного куска без сварки Выбор ориентации гибки под конструктивные требования Горячая гибка сохраняет прочностные характеристики стали Гибка швеллеров из стали 09Г2С (мостостроение, кранострение) Длина заготовки до 12 м без стыков
Холодная гибка: минимальный радиус от 5×высоты швеллера Швеллер №30–40 холодным методом — только большие радиусы (R>3 м) Гибка «на стенку» даёт большее пружинение, чем «на полку» Нержавеющий швеллер редкого номера — сроки уточняйте отдельно
Гибка швеллеров востребована в строительстве арочных пролётных конструкций и навесов, производстве металлических ворот и ограждений радиусной формы, судостроении (шпангоуты, бортовые набории), мостостроении и кранострении (гнутые несущие балки), производстве котлов и резервуаров, а также в архитектурных металлоконструкциях.
Швеллер — это металлическая балка, широко используемая в строительных и инженерных работах. Благодаря своей жесткости и уникальным характеристикам, швеллер находит применение при сборке лестниц, навесов, опорных конструкций и многих других сооружений. Однако, чтобы эффективно использовать швеллеры в различных проектах, часто возникает необходимость их гибки для придания нужной формы. Данная технологическая операция требует определенных знаний, навыков и использования специализированного оборудования.
Процесс гибки швеллера зависит от материала, из которого изготовлена деталь, и изгиба, при котором она должна быть согнута. Существует несколько основных методов гибки швеллеров:
Перед началом процесса гибки швеллер необходимо тщательно подготовить, включая очистку поверхности от грязи и ржавчины, проверку на наличие трещин и других повреждений, а также, при необходимости, шлифовку сварочных швов, если таковые измеются. После гибки проводится проверка качества полученной детали: визуальный осмотр на предмет трещин и деформаций, а также измерение углов и радиусов изгиба для соответствия заданным параметрам.
Компания “СМАРТАРМА” предоставляет услуги гибки швеллеров с использованием современного оборудования и высококвалифицированных специалистов. Мы гарантируем превосходное качество исполнения, точное соблюдение сроков, а также индивидуальный подход к каждому клиенту.
Обечайки · Цилиндры · Конусы · Толщина до 20 мм · Ширина до 2500 мм · Ст3, нержавейка, Al
Листовой · Профиль · Трубы · АМг2 · АД31 · Д16Т · Толщина до 10 мм · Без трещин
А240 · А400 (А-III) · А500С · Ø 6–40 мм · Хомуты · Закладные · П-образные элементы
В плоскости стенки · Из плоскости · № 10–60 · Арки · Кольца · Без нагрева
Листы Л63 / ЛС59 · Трубки · Прутки · Толщ. 0,5–10 мм · Без заломов · ЧПУ
Сталь · Нержавейка · Алюминий · Оцинковка · 0,5–12 мм · до 3100 мм · от 14 ₽/гиб
Листы М1/М2 · Трубки Ø 6–76 мм · Шины · Толщ. 0,5–10 мм · ЧПУ · Без царапин
AISI 304 · 316L · 321 · 430 · 0,5–8 мм · до 3100 мм · Пищевая и промышленная
Углы 15°–180° · Диаметры 15–219 мм · Без разрушения стенки
Ширина 100–600 мм · Оцинковка, нержавейка, Al · Любая конфигурация
Листы 0,4–3,0 мм · Без повреждения цинка · Трубы и профиль
Профильная труба 15×15–200×200 · Швеллер, уголок, двутавр · Радиусная и угловая гибка
ВТ1-0, ВТ6, ВТ20, Grade 2/5 · Горячая гибка в аргоне · Точность ±0,5 мм
Диаметры 10–219 мм · Углы 15°–180° · Мандрельная гибка ЧПУ
Ø200–3000 мм · Сталь, н/ж, алюминий · Вальцовка и сварка
Лист, труба, профиль · Радиус от R=100 мм · Сталь, н/ж, алюминий
Однажды к нам обратился клиент с просьбой изготовить швеллеры толщиной 12 мм из конструкционной стали для крупного строительного проекта. Он искал надежного партнера, который мог бы гарантировать не только качество изготовления, но и соблюдение всех сроков поставки.
Процесс начался с детального анализа требований. Заказчик предоставил точные чертежи и спецификации, включая размеры и форму. Задача была ясна — необходимо было создать высокопрочное изделие, которое идеально впишется в проект.
Материалом для швеллеров мы выбрали сталь марки Ст3 — это прочный и устойчивый материал, который идеально подходил для дальнейшего использования в строительстве. После того как проект был утвержден, мы приступили к подготовке материала и настройке оборудования.
Первоначально для швеллеров была выполнена лазерная резка, которая позволила достичь высокоточных размеров и ровных, чистых краев. Благодаря точности этой технологии мы исключили возможные погрешности, которые могли бы возникнуть при других способах обработки. Процесс гибки стал следующим этапом работы. Технология гибки позволила создать изделия с точными углами и изгибами, что особенно важно для конструкций, которые будут подвергаться значительным нагрузкам в процессе эксплуатации.
После всех этапов каждое изделие прошло контроль качества, чтобы удостовериться, что все параметры и геометрия соответствуют чертежам. Мы внимательно проверили каждый швеллер на наличие дефектов, и только после этого отправили продукцию клиенту.
Заказ был доставлен в срок. Мы рады, что смогли помочь в выполнении части большого строительного проекта и предоставить заказчику продукцию, которая соответствует его требованиям.
В цех “СМАРТАРМА” поступил заказ на изготовление пресс-формы для литья пластиковых изделий. Нам предстояло разработать чертежи, определить необходимые материалы и провести расчеты, чтобы обеспечить высокое качество и точность конечного изделия. После согласования всех технических деталей с заказчиком, мы приступили к изготовлению формы.
Процесс начинался с проектирования: разрабатывались чертежи и 3D-модели, которые учитывали усадку пластика при охлаждении. Затем следовал этап фрезеровки и электроэрозионной обработки.
Заказчик остался полностью удовлетворен сотрудничеством с цехом «СМАРТАРМА», где все этапы работ — от разработки чертежей до выбора материалов и расчетов — были выполнены с учетом всех его требований. Особое обстоятельство вызвало то, что пресс-форма оказалась не только качественной, но и рассчитанной на более чем 1000 использований.
В цех «СМАРТАРМА» поступил заказ на шлифовку деталей из нержавеющей стали. В данном случае шлифовка использовалась для устранения неровностей, заусенцев и других дефектов, возникших в процессе производства или эксплуатации. В результате шлифовки была достигнута гладкая и ровная поверхность.
Шлифовка проходила в несколько этапов. На первом этапе была проведена грубая шлифовка с использованием крупнозернистого абразива для устранения серьезных дефектов и подготовки поверхности к дальнейшей обработке. Затем, на втором этапе, применялись мелкозернистые абразивы, которые сглаживали поверхность и устраняли мелкие дефекты. На заключительном этапе финишной шлифовки и последующей полировки использовались войлочные круги и специальная паста для достижения окончательной гладкости поверхности. Весь процесс требовал особого контроля и высокой квалификации операторов, чтобы предотвратить возможное повреждение изделия.
для обработки изделий использовалась специальное оборудование. В зависимости от поверхности изделия применялись различные виды станков: плоскошлифовальные для обработки плоских поверхностей, круглошлифовальные для цилиндрических деталей и бесцентровые станки для обработки изделий без крепления.
По выполнению работ заказчик выразил благодарность компании «СМАРТАРМА» за качество выполненной работы, отметив высокий уровень производительности и контроль на всех этапах обработки.
Латунные трубы активно используются в самых разных отраслях благодаря своей прочности и эстетическим качествам. Однако со временем на их поверхности могут появиться царапины, потертости и налет, что негативно влияет на внешний вид и эксплуатационные характеристики. В таких случаях спасением является процесс шлифовки – технологический этап, который обеспечивает исходную гладкость и блеск.
Одним из недавних наших проектов стала шлифовка латунных труб для дизайнерского освещения в новом ресторане в центре Екатеринбурга. Клиент хотел безупречного качества, так как трубы должны были стать ключевой частью интерьера, сохраняя современный и стильный характер.
Мы работали с трубами разного диаметра, некоторые из них имели значительные повреждения поверхности из-за неправильного хранения. В результате тщательной шлифовки нам удалось полностью восстановить первоначальный вид труб и придать им дополнительный блеск, который прекрасно сочетался с концепцией интерьера заведения. Клиент остался очень доволен результатом, отметив, что все его ожидания были не только оправданы, но и превзойдены.
